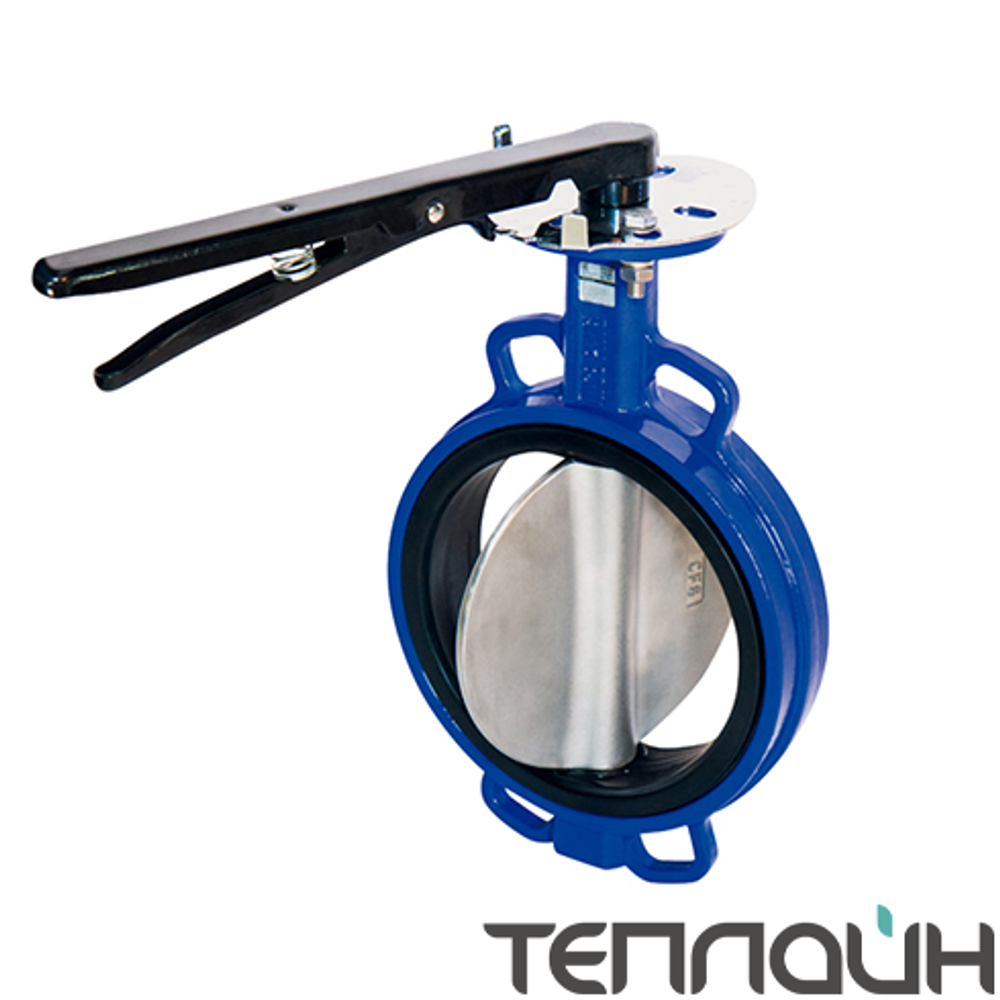

Затвор поворотный дисковый тип 015w (межфланцевый, корпус сталь)
Затвор поворотный дисковый — вид трубопроводной арматуры, с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси (вала), расположенной перпендикулярно оси трубопровода.
Назначение:
Полное перекрытие потока рабочей среды в прямом и обратном направлениях и регулирование расхода рабочей среды.
Герметичность:
Двухсторонняя, класс А по ГОСТ 9544-2015
Применение:
Системы водоснабжения, водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иные области промышленности и ЖКХ
Особенности конструкции:
Уменьшена строительная высота, могут эксплуатироваться в условиях ограниченного пространства
Ответные фланцы:
Фланцы воротниковые PN10 и PN16 по ГОСТ 33259-2015. Затвор имеет универсальную рассверловку.
Рекомендуемое монтажное положение:
Ось вращения — горизонтально.
Допускается установка затвора ось вращения – вертикально, исполнительным механизмом вверх с отклонением от вертикальной оси max +/-900.
Виды исполнительных механизмов:
- рукоятка с возможностью фиксации диска с дискретностью 9 градусов – для затворов DN 40-300;
Примечание:
Для затворов DN 200-300 рекомендуется использовать редуктор;
- четвертьоборотный самотормозящийся редуктор с возможностью фиксации диска в любом положении – для затворов DN 40-300;
- четвертьоборотный электропривод с возможностью фиксации диска в любом положении – для затворов DN 40-300.
