Описание

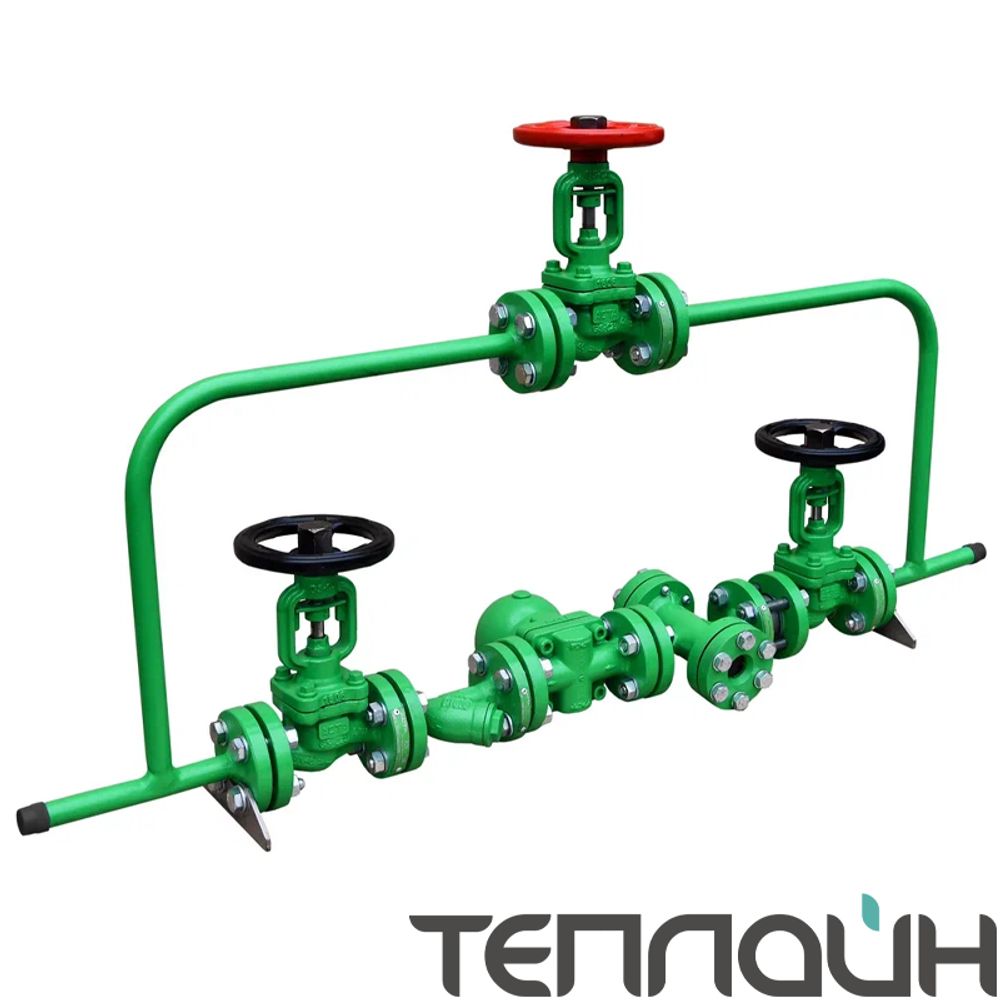

Узел отвода конденсата УОК — это комплект оборудования, предназначенный для эффективного отвода конденсата из паровых линий.
DN: 15–150
PN: 16–160 бар
T max°: 525 °С
Материал корпуса: Чугун, углеродистая сталь, нержавеющая сталь
Присоединение: Фланцевое, резьбовое, под приварку
Характерные элементы узла
- конденсатоотводчик для автоматического отвода конденсата
- запорная арматура для перекрытия линии конденсатоотвода
- смотровое стекло для визуального контроля за процессом
- фильтр для очистки рабочей среды в целях защиты оборудования от преждевременного износа
- обратный клапан для предотвращения попадания обратного потока
Основные области применения
- дренаж паропроводов насыщенного и перегретого пара
- отвод конденсата от теплообменных аппаратов и технологического оборудования
- пароспутники, паровые регистры и другое оборудование обогрева
Каждый узел отвода конденсата УОК проектируется в зависимости от индивидуальных особенностей работы конкретной пароконденсатной системы заказчика.
Варианты конструкции
- Пространственная компоновка узла в зависимости от системы заказчика
- Байпасная линия с запорно-регулирующим вентилем для проведения ремонтных работ
- Исполнение узла с перекачивающим конденсатоотводчиком или конденсатным насосом
- Конденсатоотводчик с дополнительными опциями в целях сокращения затрат на обслуживание (защита от размораживания, ручная вентиляция конденсатоотводчика, ручное дренирование)
- Комплектация узла с универсальным коннектором, который позволяет расположить конденсатоотводчик в правильном положении на трубопроводе горизонтальной или вертикальной ориентации
Также по запросу заказчика возможна поставка узла на основе:
- Сепаратора для осушения насыщенного пара
- Парового коллектора (гребенки) для сбора и распределения пара от котла
- Отделителя пара вторичного вскипания (для теплообменного оборудования) или расширителя продувок (для котлового оборудования) в целях повышения энергоэффективности паровой системы
Подъемного сосуда для вертикальной установки конденсатоотводчика при потоке снизу вверх
Технические характеристики
| Номинальный диаметр DN | 15–150 |
| Условное давление PN | 16–160 бар |
| Максимальная температура рабочей среды | 525 °С |
| Пропускная способность (один конденсатоотводчик в узле) | До 172900 кг/ч |
| Тип присоединения | Фланцевый, резьбовой, под приварку |
| Направление потока рабочей среды | Горизонтальное |
| Вертикальное | |
| Материальное исполнение | Чугун, углеродистая сталь, нержавеющая сталь |
| Климатическое исполнение | УХЛ1, У1, У3.1 по ГОСТ 15150-69 |
Характеристики
Бренд
АСТА
Страна производства
Россия
Материал корпуса
Чугун / углеродистая сталь / нержавеющая сталь
Тип присоединения
Фланцевое / резьбовое / под приварку
Диаметр, мм
15-150
Давление, бар
16-160
