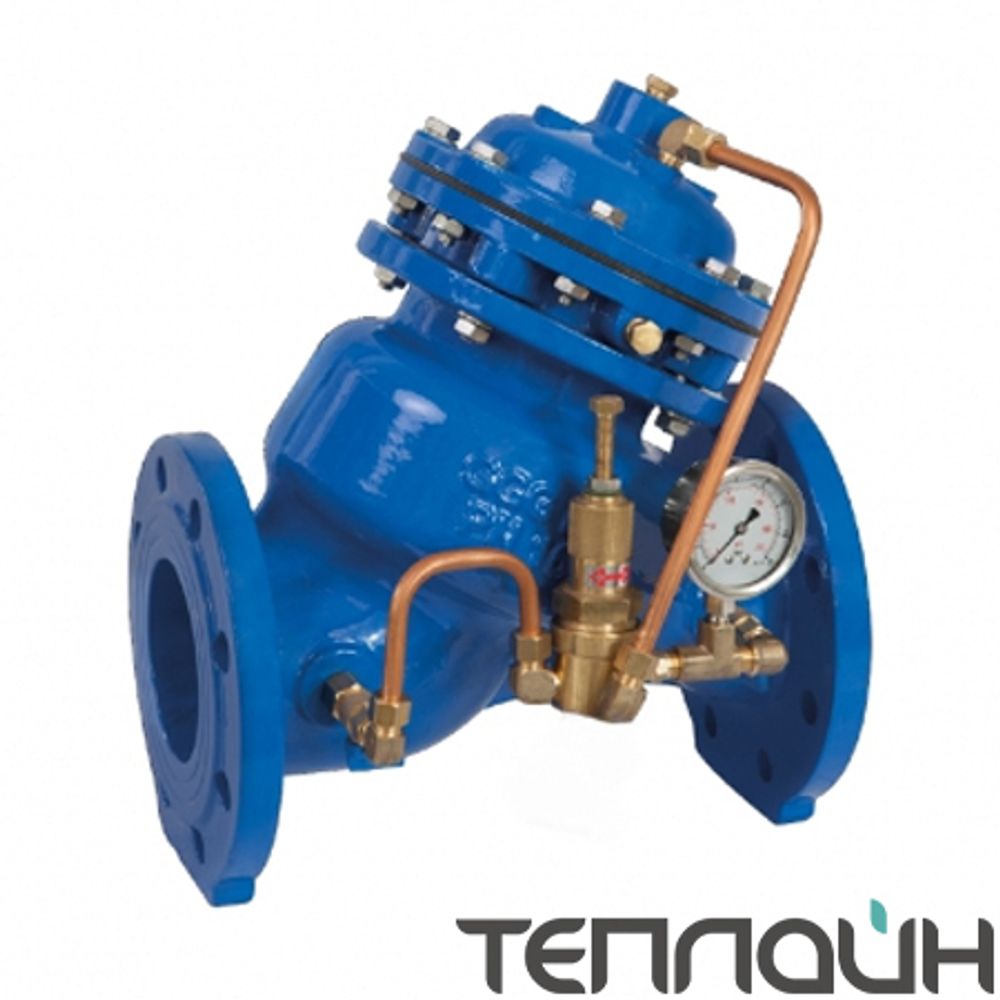

Регулирующие клапаны АСТА серии Р03 предназначены для регулирования потока рабочей среды путем изменения проходного сечения клапана.
Угловой корпус клапана обеспечивает больший расход и имеет меньшую потерю напора при высоких скоростях потока, а также минимально подвержен кавитационным повреждениям.
Клапаны имеют широкий спектр применений в зависимости от типа управляющего пилота.
Особенности конструкции:
- Угловой корпус клапана
- Высокое регулирующее отношение (широкий диапазон рабочих расходов)
- Различные монтажные положения (горизонтальное/вертикальное)
- Мягкое уплотнение плунжера (герметичность в закрытом положении)
- Двухкамерный привод, позволяющий использовать импульса в обвязке
- Клапан не требует технического обслуживания в течение длительного времени благодаря коррозионностойким компонентам
- Эпоксидное покрытие корпуса
Опции:
- Антикавитационный плунжер
- Поршневой привод для высоких давлений настройки
- Индикатор положения
- Концевые выключатели
Технические характеристики
| Температура рабочей среды | От -10 °C до 80 °C |
| Рабочая среда | Вода и другие жидкости, совместимые с материалами конструкции |
| Пропускная способность клапана Kvs | 40–3300 м3/ч |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Таблица пропускной способности клапана Kvs
| DN, мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Kvs, м3/ч | |||||||||||
| Р03 (стандартный плунжер) | 50 | 65 | 115 | 200 | 310 | 460 | 815 | 1250 | 1850 | 1990 | 3300 |
| Р03 (антикавитационный плунжер*) | 40 | 55 | 100 | 170 | 260 | 390 | 695 | 1065 | 1575 | 1695 | 2800 |
*- по запросу
