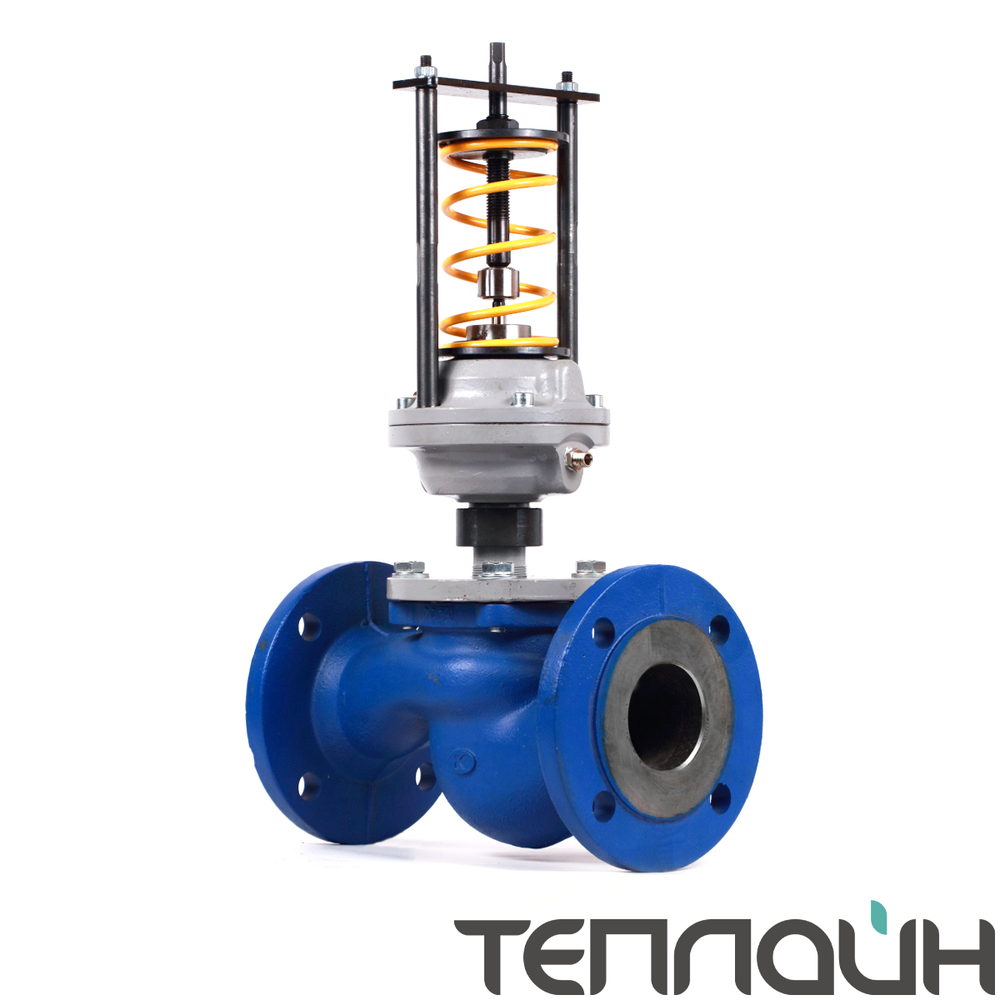

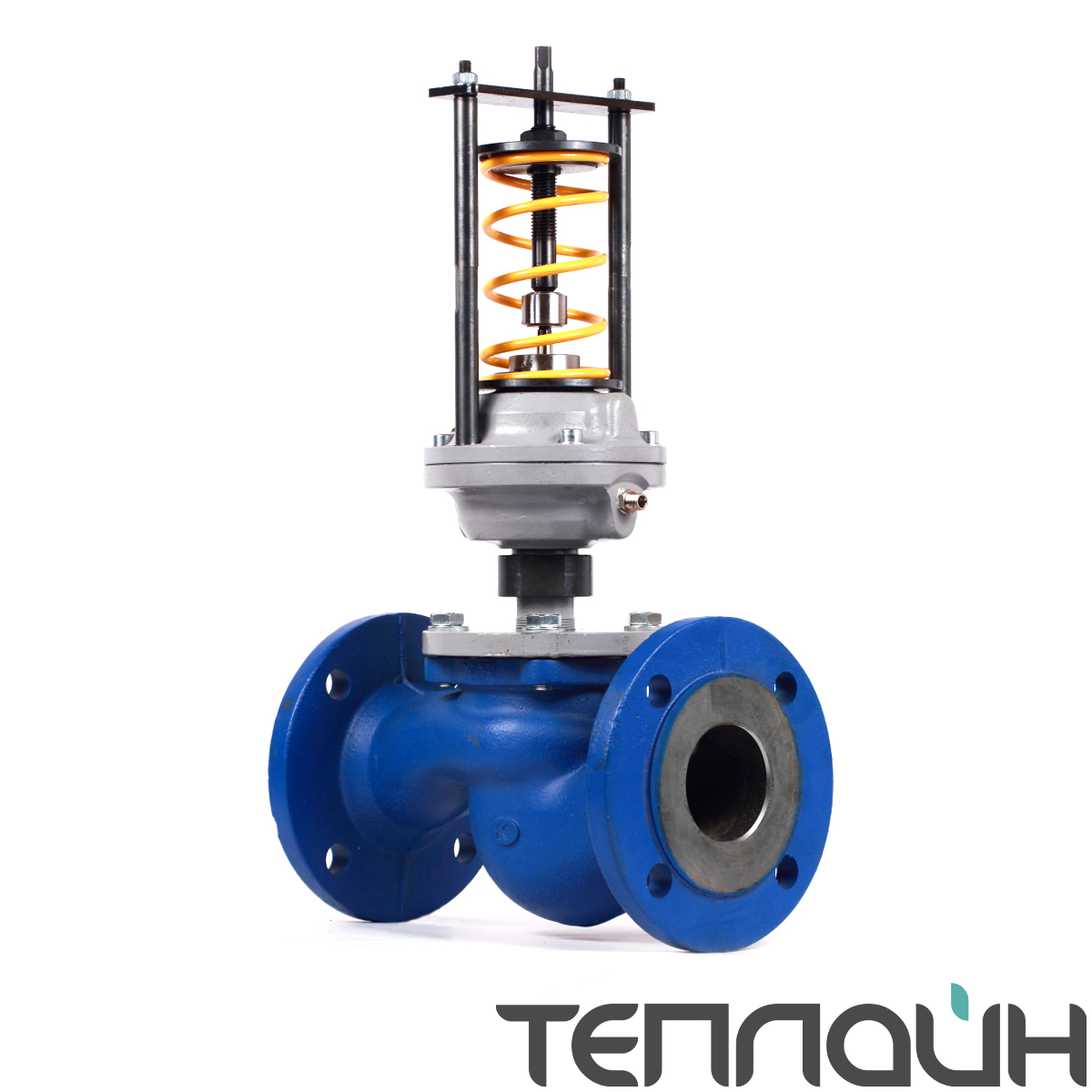

ТИПЫ РЕГУЛЯТОРОВ
Регуляторы после себя» (РА-А) поддерживают давление на выходе из клапана, а значит превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют нормально открытыми.
Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан, а значит превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют нормально закрытыми.
Регулятор перепада давления (PA-M) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Kvy, м3/ч | 0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 | 1,6 2,5 4 6,3 | 1,6 2,5 4,0 6,3 8 10 | 6,3 10 16 | 10 16 20 25 | 10 16 25 32 40 | 25 40 50 63 | 40 63 80 100 | 63 100 125 | 100 125 160 | 160 280 | 250 360 450 630 |
Диапазон настройки давления регулятора (кгс/см2): 0,01..1,2 (0,1..12) МПа
Номер диапазона настройки стабилизирующего давления:
0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ)
1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ)
2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ)
3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ)
4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)
Зона пропорциональности: не более 6%
Зона нечувствительности: не более 2,5%
Постоянная времени, сек: не более 25%
Относительная протечка: не более 0,05% от Kvy
Присоединение к трубопроводу: фланцевое (исполнение 1 по ГОСТ 12815-80)
