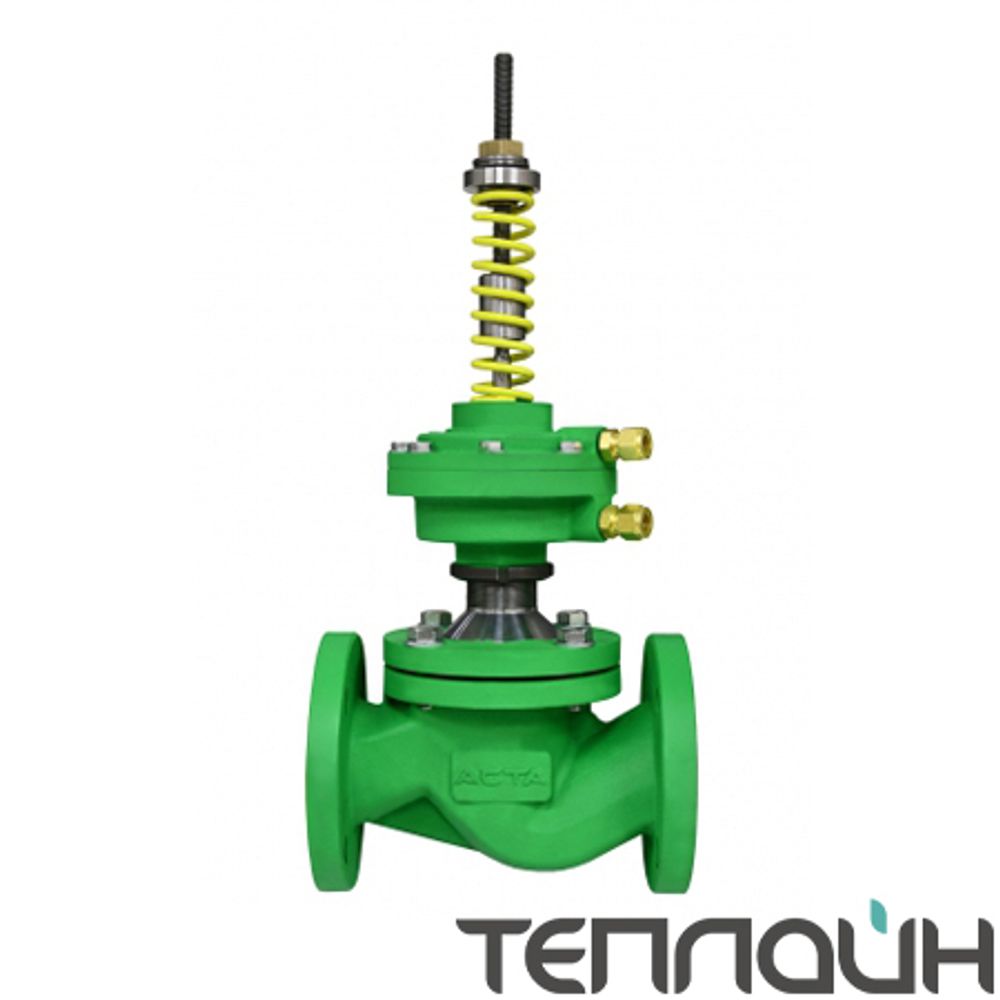

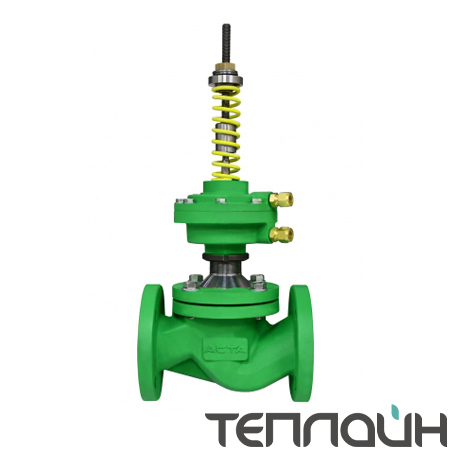

АСТА Д323 ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного перепада давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции
- Модернизированная разгрузка плунжера
- Мгновенное реагирование на изменение перепада давления в системе
- 3-х модульная конструкция клапана обеспечивает возможность замены любой из частей
- Сервопривод повышенной чувствительности для низких значений давления настройки
- Нестандартные значения Kvs
Технические характеристики
| Температура рабочей среды | От -30°С до 150 °С |
| Рабочая среда | Пар, вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана |
| Пропускная способность клапана, Kvs | 1,0 - 630 м3/ч |
| Диапазон давления настройки | 0,5 – 16 бар |
| Положение безопасности | Нормально-открытое |
| Компенсация давления | Разгруженный по давлению |
| Отбор импульса рабочей среды | Внешний |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп. В |
