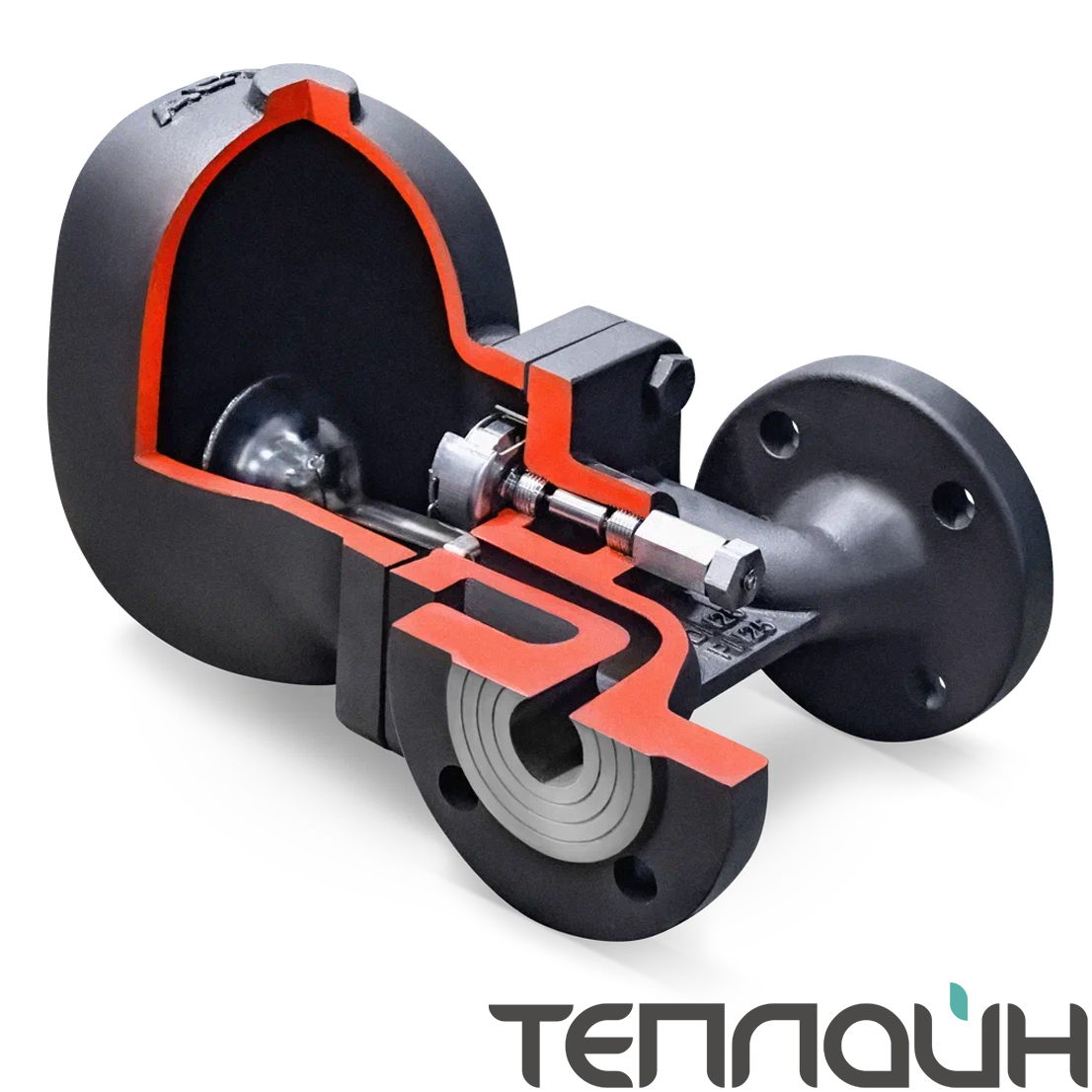

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик со встроенным байпасным игольчатым клапаном предназначен для эффективного отвода конденсата из паровых линий.
Используется в системах с сифонным дренажом конденсата. Подъём конденсата относительно места дренажа, разброс нагрузок, а также специфика работы оборудования могут вызывать образование паровых пробок перед конденсатоотводчиком, что затрудняет отвод конденсата по мере его образования и может нарушить работу оборудования.
Встроенный паровыпускной клапан позволяет осуществить небольшой регулируемый пролёт пара в обвод основного клапана, ликвидируя паровые пробки.
Преимущественно применяются в обвязке вращающихся сушильных цилиндров, варочных котлов, потребителей с подъёмом конденсатной линии и др.
Преимущества
- Высокая пропускная способность
- Встроенный термостатический воздухоотводчик
- Широкий диапазон рабочих давлений и температур
- Антикоррозионная обработка внутренней поверхности корпуса
- Непрерывный отвод конденсата
- Возможность смены ориентации потока (для DN15-20)
- Эрозионный дефлектор
- Возможность ремонта конденсатоотводчика без демонтажа с трубопровода
Опции
- АСТА КДА — клапан для автоматического удаления конденсата из поплавковой камеры
- АСТА ПВ — клапан для предотвращения образования вакуума
- Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)
Технические характеристики
| Номинальный диаметр, DN | 15-25 | |
| Номинальное давление PN | 25 бар | |
| Максимальная температура рабочей среды Tmax | До 250 °С | |
| Рабочая среда | Водяной пар | |
| Расположение на трубопроводе | DN15-20 | Горизонтально (Справа налево R-L) Вертикально (Сверху вниз)* Горизонтально (Слева направо (L-R)* |
| DN25 | Горизонтально (Слева направо) | |
| Тип присоединения | ПМ521 - Внутренняя резьба G ПМ523 - Фланцевый по ГОСТ 33259- 2015 |
|
*- по запросу
Ограничения применения
| Давление рабочей среды | Максимальная температура рабочей среды |
| 19,0 бар | 250 °С |
| 20,8 бар | 200 °С |
| 22,0 бар | 150 °С |
| 23,2 бар | 100 °С |
Пропускная способность, кг/ч
| DN | ΔP, бар | Перепад давления, бар | ||||||||
| 0,1 | 0,5 | 1 | 2 | 4,5 | 6 | 8 | 10 | 14 | ||
| 15-20 | 4,5 | 165 | 230 | 330 | 440 | 630 | - | - | - | - |
| 10 | 110 | 150 | 200 | 280 | 400 | 460 | 520 | 595 | - | |
| 14 | 80 | 120 | 150 | 220 | 320 | 380 | 425 | 480 | 550 | |
| 25 | 4,5 | 400 | 900 | 1200 | 1500 | 2350 | - | - | - | - |
| 10 | 190 | 370 | 550 | 760 | 1000 | 1300 | 1450 | 1600 | - | |
| 14 | 130 | 200 | 360 | 500 | 700 | 830 | 950 | 1100 | 1300 | |
