СПОСОБ ИСПОЛЬЗОВАНИЯ КЛАПАНА
Клапан запорно-регулирующий 25ч945п с электроприводом применяется для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду или раствор этиленгликоля, температурное значение которой не превышает 150°C, а номинальное давление – до 1,6 МПа. (по запросу заказчика корпус из стали давление 2,5 МПа).

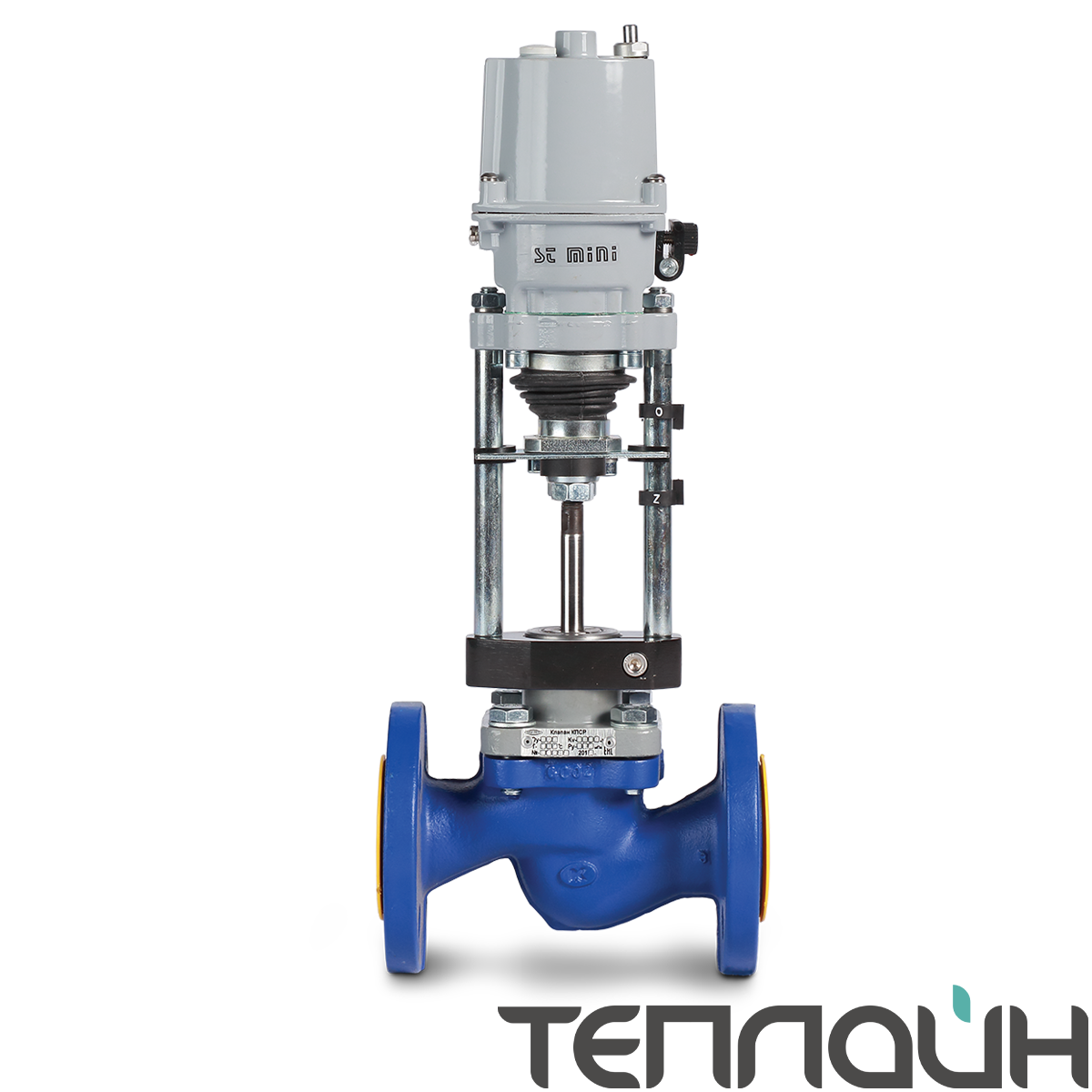

В клапан КПСР 25ч945п входит односедельный проходной клапан и электро-исполнительный механизм (ЭИМ). (по запросу заказчика с ручным приводом).
ДОСТОИНСТВА КЛАПАНА КЗР 25Ч945П
1. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
2. Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
3. В клапане кзр 25ч945п с электроприводом благодаря наличию затвора с разгрузочной камерой можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия.
4. Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.
5. Возможно применение корпуса из высокопрочного чугуна (PN 2,5 МПа), стали 20 (PN 4,0 МПа) и стали St. 37.0 (PN 2,5 МПа) с сохранением технических характеристик и внутренних деталей клапана.
| Деталь | Материал |
|---|---|
| Корпус 25ч945п | СЧ 20 , сталь st.37.0, st.20 |
| Крышка 25ч945п | Сталь 20Л |
| Плунжер 25ч945п | СТ 20Х13 |
| Шток 25ч945п | СТ 95Х18 /СТ 40Х13 |
| Седло 25ч945п | СТ 20Х13 |
| Уплотнение в затворе 25ч945п | Металл-PTFE |
| Уплотнение штока 25ч945п | Резино-фторопластовое |
| Условный проход DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Kvy, м3/ч* | 0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 | 1,6 2,5 4,0 6,3 10 | 1,6 2,5 4,0 5,0 6,3 8,0 10 | 6,3 10 16 | 10 16 25 | 10 | 16 25 32 40 50 63 75* | 40 63 80 100 135* | 63 80 100 125 160 200* | 100 125 160 200 250 330* | 160 250 360 | 250 360 450 630 | 400 630 800 1000 | 1000 1250 1600 |
Характеристика регулирования: Линейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации: 0,6 Z
Протечка через закрытый клапан: Класс А по ГОСТ 9544
Условное давление, PN: 1,6 МПа, 2,5* МПа
Рабочая среда: Вода, воздух или водный раствор гликоля
Температура рабочей среды: до +150°C
Присоединение к трубопроводу: фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды: -5°C … +55°C
* - возможны поставки с нестандартными значениями Kvs/Kvy.
** - стандартное исполнение - линейное. Равнопроцентное, параболическое - по запросу
