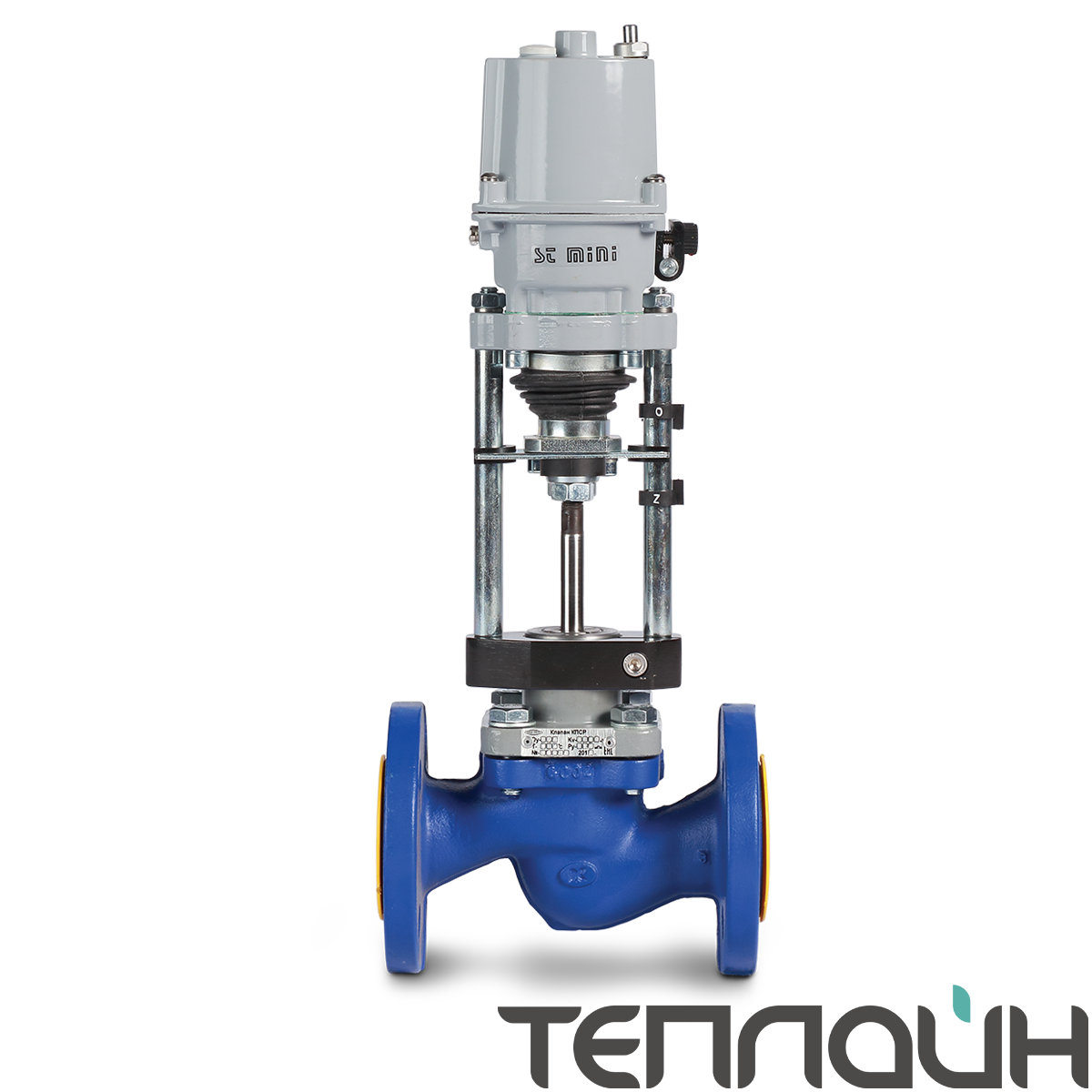

Клапан запорно-регулирующий КПСР DN 50 PN 16 с высокоростными электроприводом Катрабел TW-500
Предзаказ

Клапан запорно-регулирующий КПСР DN 50 PN 16 с высокоростными электроприводом Катрабел TW-500

(0)
Добавить в сравнение
Купить в 1 клик

ЦЕНУ УТОЧНЯЙТЕ

ООО «ТЕПЛАЙН» является надежным поставщиком оборудования для инженерных систем. Для заказа клапана КПСР заполните опросный лист и отправьте заявку на почту info@tepline.com или позвоните по номерам 8 800 201 66 02 или +7 99 66 22 63 00. Мы оперативно ответим на Ваш запрос и подготовим для Вас выгодное предложение.

СПОСОБ ИСПОЛЬЗОВАНИЯ КЛАПАНА

Клапан запорно-регулирующий 25ч945п с электроприводом применяется для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду или раствор этиленгликоля, температурное значение которой не превышает 150°C, а номинальное давление – до 1,6 МПа. (по запросу заказчика корпус из стали давление 2,5 МПа).

В клапан КПСР 25ч945п входит односедельный проходной клапан и электро-исполнительный механизм (ЭИМ). (по запросу заказчика с ручным приводом).

ДОСТОИНСТВА КЛАПАНА КЗР 25Ч945П

1. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.

2. Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п имеет уровень герметичности – А (согласно ГОСТ 9544).

3. В клапане кзр 25ч945п с электроприводом благодаря наличию затвора с разгрузочной камерой можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия.

4. Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.

5. Возможно применение корпуса из высокопрочного чугуна (PN 2,5 МПа), стали 20 (PN 4,0 МПа) и стали St. 37.0 (PN 2,5 МПа) с сохранением технических характеристик и внутренних деталей клапана.

Описание



Деталь Материал
 Корпус 25ч945п  СЧ 20 , сталь st.37.0, st.20
 Крышка 25ч945п  Сталь 20Л
 Плунжер 25ч945п  СТ 20Х13
 Шток 25ч945п  СТ 95Х18 /СТ 40Х13
 Седло 25ч945п  СТ 20Х13
 Уплотнение в затворе 25ч945п    Металл-PTFE
 Уплотнение штока 25ч945п  Резино-фторопластовое



Условный проход DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Условная пропускная способность, Kvy, м3/ч* 0,16
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
10
1,6
2,5
4,0
5,0
6,3
8,0
10
6,3
10
16
10
16
25

10
12,5
16
25
32
40
65*

16
25
32
40
50
63
75*
40
63
80
100
135*
63
80
100
125
160
200*
100
125
160
200
250
330*
160
250
360

250
360
450
630
400
630
800
1000
1000
1250
1600

Характеристика регулирования: Линейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации: 0,6 Z
Протечка через закрытый клапан: Класс А по ГОСТ 9544
Условное давление, PN: 1,6 МПа, 2,5* МПа
Рабочая среда: Вода, воздух или водный раствор гликоля
Температура рабочей среды: до +150°C
Присоединение к трубопроводу: фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды: -5°C … +55°C

* - возможны поставки с нестандартными значениями Kvs/Kvy.
** - стандартное исполнение - линейное. Равнопроцентное, параболическое - по запросу

Характеристики
Бренд
КПСР
Страна производства
Беларусь
Материал корпуса
Серый чугун
Тип присоединения
Фланец/фланец
Диаметр, мм
50
Давление номинальное, бар
16
Привод
Высокоскоростной электропривод REGADA ST mini
Рабочая температура, ℃
до +150
Управление
Трехточечное
Время закрытия, сек
20
