Назначение: для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.
С управляющим сигналом ~220В, 50 Гц и 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение).

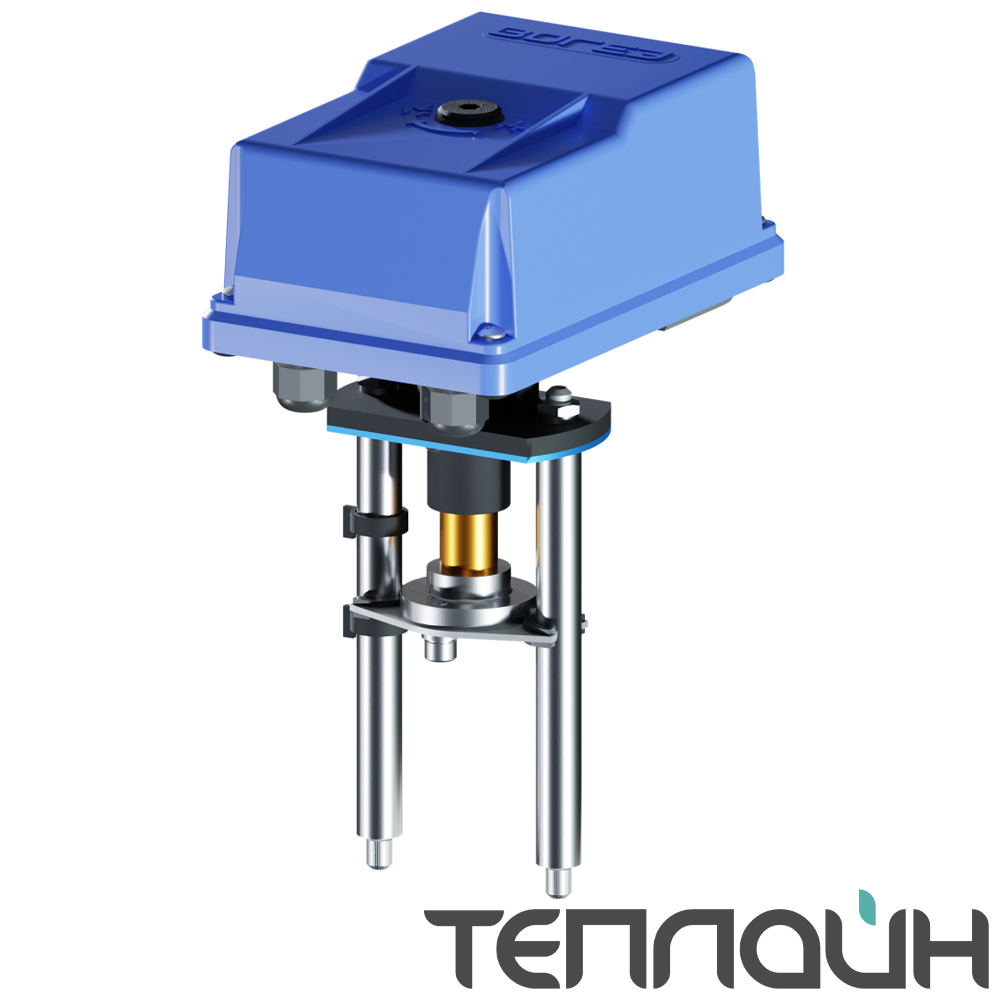

Механизм исполнительный электрический прямоходный (ЭИМ) предназначен для управления двухходовыми и трехходовыми клапанами.
Важно!
ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.
Данный электропривод выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления. Номинальное время полного хода задается переключателем.
Отключение электродвигателя производится при нагрузке 1,2-1,3 номинального усилия, то есть в крайних положениях штока клапана или при заклинивании. Схема защиты исключает дальнейшее исполнение команд в данном направлении. Сброс схемы защиты происходит при подаче команды на движение в противоположном направлении.
Для перемещения регулирующего органа ЭИМ вручную предназначен стандартный шестигранный ключ, который включается в комплект поставки.
Структура обозначение при заказе
Примеры обозначения при заказе
1. Механизм исполнительный электрический прямоходный ВЭП-115М-700/50-20-220В, 50Гц-IP65-K.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 700Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP65.
